Le contrôle DALI est un jeu d'enfant ! BL-201-10-868 UP FLEX / contrôleur EnOcean DALI configurable
Comme le BL-201 UP BROADCAST, ce contrôleur DALI peut commander jusqu’à 17 ballasts DALI et les alimenter simultanément avec la tension de bus DALI requise. En outre, le système de commande peut être configuré de manière complète et sans fil via une clé USB EnOcean et notre logiciel gratuit BL-PC-FLEX-2. Il offre des fonctions d’adressage DALI, d’affectation de groupes, de réglage des valeurs de scènes, de minuterie, de liaison avec des interrupteurs, des détecteurs de mouvement et bien plus encore. Et tout cela est d’une simplicité enfantine à apprendre.
Le BL-201-10-868 UP FLEX prend en charge différents interrupteurs et capteurs sans fil pour contrôler les luminaires DALI connectés.
Détecteur de lumière
Détecteur de mouvement
Capteurs de table
Capteurs de lumière
VL-700 BASE avec EnoDisc
Profils de périphériques disponibles
|
Ref. # |
EEP |
BL-201 |
BL-204 |
Gerätetyp Device type |
|
1 |
F6-01-01 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
2 |
F6-01-02 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
3 |
F6-01-03 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
4 |
F6-01-04 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
5 |
A5-06-01 |
EnOcean Helligkeitssensor (Indoor + Outdoor), IP65 EnOcean Brightness sensor (indoor + outdoor), IP65 | ||
|
6 |
A5-06-02 |
EnOcean Helligkeitssensor (Innenraum) EnOcean Brightness sensor (indoor) | ||
|
8 |
A5-07-01 |
EnOcean Bewegungsmelder EnOcnea Motion detector | ||
|
9 |
A5-07-02 |
EnOcean Bewegungsmelder (mit Rückinfo Versorgungsspannung) EnOcean Motion detector (with supply voltage feedback) | ||
|
10 |
A5-07-03 |
EnOcean Bewegungsmelder (mit Rückinfo Versorgungsspannung) und 10 bit Beleuchtungsmessung EnOcean Motion detector (with supply voltage feedback) and 10 bit illumination measurement | ||
|
11 |
A5-08-01 |
EnOcean Sensor Helligkeit, Temperatur und Bewegung Illumination, temperature and motion | ||
|
12 |
A5-09-04 |
EnOcean CO2 Sensor EnOcean CO2 Sensor | ||
|
13 |
D2-14-41 |
EnOcean Sensor für Temperatur, Luftfeuchtigkeit, Beschleunigung xyz, Helligkeit EnOcean sensor for temperature, humidity, acceleration xyz, brightness | ||
|
14 |
D1-06-01 (MSC) |
EnOcean Helligkeitssensor, x lux (MSC) EnOcean sensor for Illumination, x lux (MSC) |
Supporte Tunable White / DALI DT8
Le contrôleur DALI BL-201-10-868 UP FLEX prend en charge les luminaires DALI à température de couleur réglable. Pour ce faire, vous pouvez facilement attribuer les fonctions appropriées à un bouton-poussoir double / une bascule double : Manette A plus chaud / plus froid, manette B marche / arrêt / variation. Pour ce faire, les luminaires ou les ballasts doivent prendre en charge DALI DT8 (et non DT6). Vous pouvez par exemple modifier très facilement la luminosité et la température de couleur d’une pièce avec jusqu’à 17 panneaux LED Tunable White à l’aide d’un bouton-poussoir (ou jusqu’à 64 avec une alimentation DALI supplémentaire).
Aperçu de toutes les fonctionnalités
Les fonctions suivantes peuvent être attribuées à un signal RPS (pour chaque adresse individuelle, chaque adresse de groupe ou même tous les luminaires (BROADCAST)) ou même à l’une des 16 minuteries :
- À l’adresse
- De
- On / Off
- Marche / Arrêt / Variation
- Niveau (0..254, 0 .. 100 %)
- DT8 Température de couleur (manette A ou B)
- DT8 Température de couleur plus froide
- DT8 Température de couleur plus chaude
- Priorité du niveau (0..254, 0 .. 100 %) sur le réglage de la luminosité
- Priorité DT8 Température de couleur
- Enregistrer la scène (1-16)
- Chargement de la scène (1-16)
- Démarrage / arrêt de la minuterie (1-16)
- Détecteur de mouvement Marche / Arrêt
- Capteur de luminosité Marche / Arrêt
Une minuterie est alors lancée avec une valeur réglable entre 1 seconde et jusqu’à 23:30 heures et peut ensuite effectuer l’une des actions ci-dessus à l’expiration.
Logiciel - L'interface utilisateur BL-PC-FLEX-2

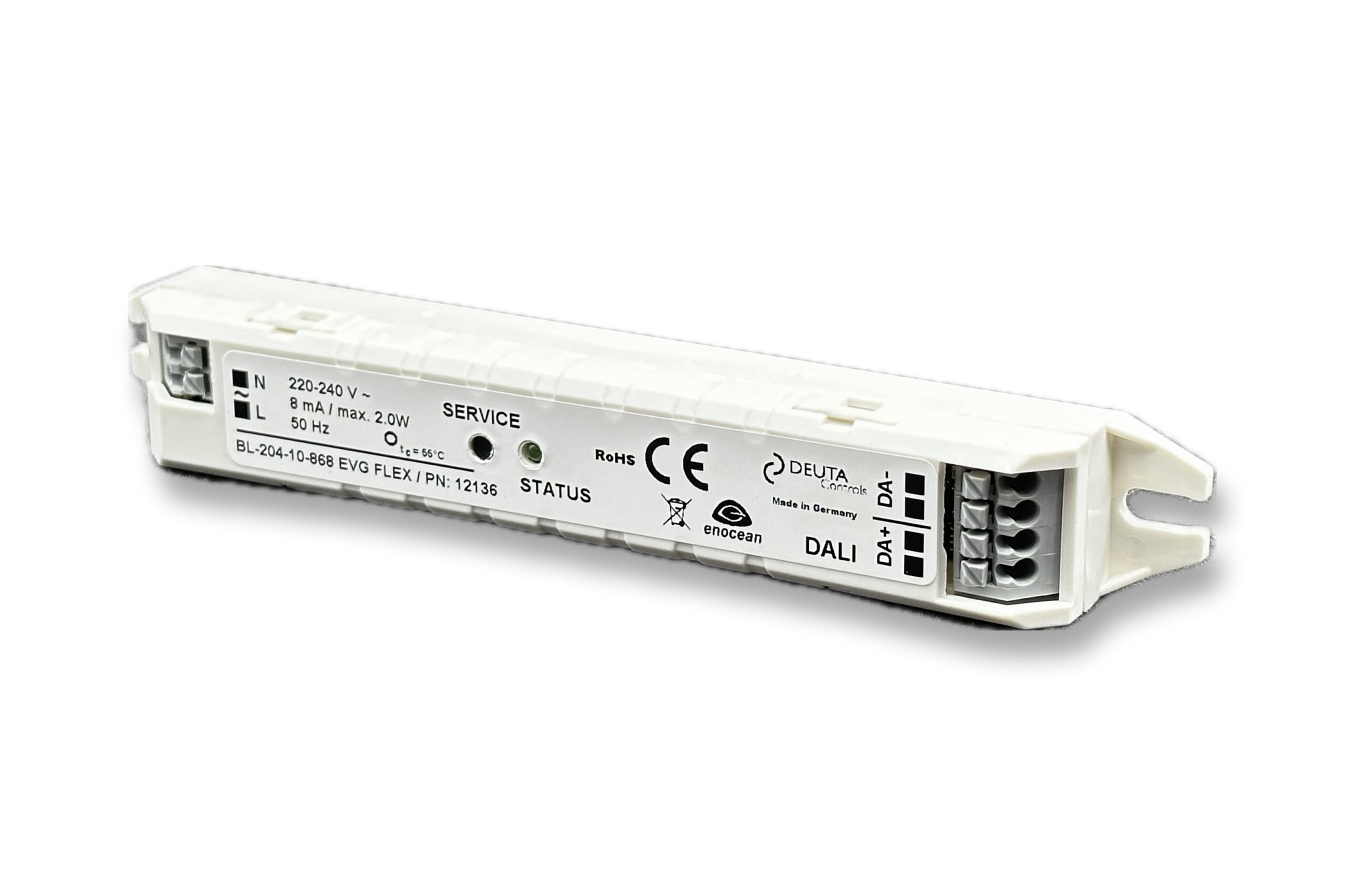

Le logiciel BL-PC-FLEX-21 – Project Explorer Vous voyez ici tous les contrôleurs EnOcean DALI du type BL-201-10-868 UP FLEX, BL-204-10-868 EVG FLEX ainsi que les EnoPuck CO2.
Dans l’arborescence, vous sélectionnez l’un des Cntrollers se trouvant à portée radio de la clé USB EnOcean et vous pouvez alors travailler avec celui-ci. 2 – Zone de travail En fonction de ce que vous faites actuellement avec le contrôleur sélectionné à gauche, toutes les informations correspondantes sont affichées ici. Lors de la création de la configuration, tous les éléments sont disponibles ici pour définir les fonctions souhaitées.
A partir de là, il vous suffit de charger sans fil la nouvelle configuration dans vos contrôleurs à tout moment. 3 – EnOcean Explorer Tous les capteurs EnOcean dont un télégramme d’apprentissage ou un télégramme RPS a déjà été reçu sont représentés ici sous forme de symbole avec leur ID et leur type.
En double-cliquant sur l’entrée, vous ajoutez un capteur au projet. 4 – Messages Pour les experts.
Vous voyez ici en détail ce qui est communiqué avec les automates. 5 – Propriétés Vous voyez ici, par exemple, la dernière valeur de mesure reçue du capteur sélectionné dans EnOcean Explorer.
Schnittstelle Funk / Wireless interface / Interface radio | EnOcean EU: 868,3 MHz |
Schnittstelle DALI / DALI interfaces / Interface DALI | DALI Master mit integriertem DALI Netzteil, max. 30 mA (15 DALI EVG) DALI Master with integrated DALI power supply unit, max. 30 mA (15 DALI ECG) DALI Master avec bloc d'alimentation DALI intégré (15 DALI ballast électronique) Galvanisch getrennt / Galvanically isolated / Séparation galvanique |
Weitere Schnittstellen / Other interfaces / Autres interfaces | 1x Service-Taster für Teach-In / 1x service button for teach-in / 1x bouton-poussoir de service pour l'apprentissage LED, rot, Frontseite / LED, red, front / LED, rouge, face avant |
Sensorik / Sensors / Capteurs | - |
Spannungsversorgung / Power supply / Alimentation électrique | 230 V AC, typ. 1.4 W, max. 2.0 W |
Umgebungsbedingungen / Environmental conditions / Conditions environnementales | Betriebstemperatur / Operating temp. / Température d'utilisation: Lagertemperatur / Storage temp. / Température de stockage: Luftfeuchtigkeit / rel. humidity / Humidité de l'air: (nicht kondensierend / non condens. / sans condensation) Schutzklasse / Protection class / Classe de protection: IP20 |
Abmessungen und Gewicht / Dimensions and weight / Dimensions et poids | 51 x 51 x 33 mm Gewicht / Weight / Poids: 40 g |
Actuellement, les appareils / options suivants sont disponibles chez nous :
Bestellnummer Order number | Artikelbezeichnung Article name | Zulassung Approval |
11214 | BL-201-10-868 UP FLEX / EnOcean DALI Controller | CE |
