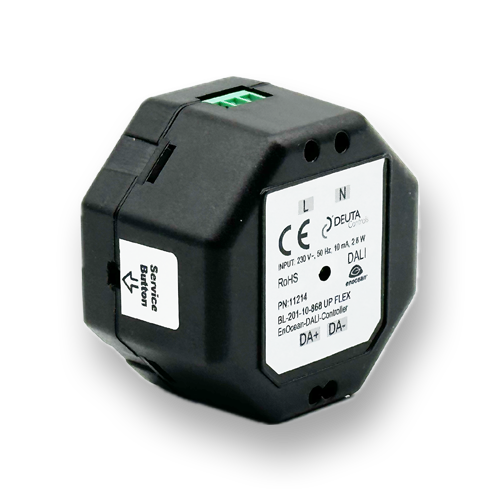

DALI Steuerung kinderleicht! BL-201-10-868 UP FLEX / konfigurierbarer EnOcean DALI Controller
Diese DALI Steuerung kann so wie der BL-201 UP BROADCAST bis zu 17 DALI Vorschaltgeräte steuern und gleichzeitig mit der erforderlichen DALI Busspannung versorgen. Darüber hinaus ist die Steuerung jedoch drahtlos über einen EnOcean USB-Stick und unserer kostenfreien Software BL-PC-FLEX-2 umfangreich konfigurierbar. Er bietet DALI Adressierfunktionen, Grupopenzuordnung, Einstellung der Szenenwerte, Timerfunktionen, Verknüpfung mit Schaltern, Bewegungsmeldern und vieles mehr. Und das alles kinderleicht zu erlernen.
Der BL-201-10-868 UP FLEX unterstützt unterschiedliche drahtlose Schalter und Sensoren, um die angeschlossenen DALI Leuchten zu steuern.

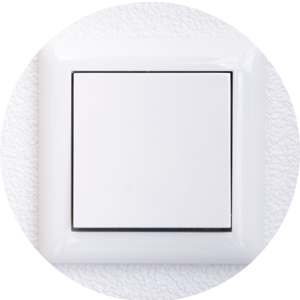

Lichttaster

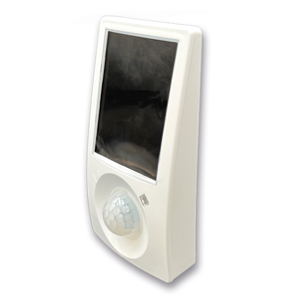

Bewegungsmelder

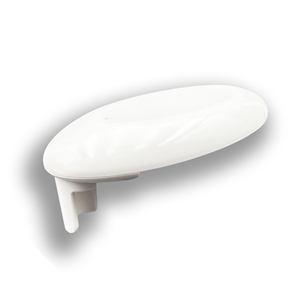

Tischsensoren

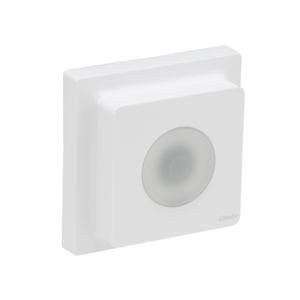

Lichtsensoren

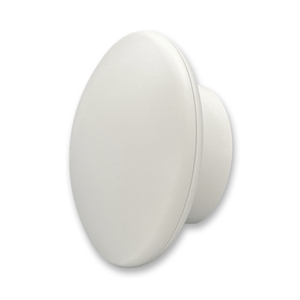

VL-700 BASE mit EnoDisc®
Verfügbare Geräteprofile
|
Ref. # |
EEP |
BL-201 |
BL-204 |
Gerätetyp Device type |
|
1 |
F6-01-01 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
2 |
F6-01-02 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
3 |
F6-01-03 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
4 |
F6-01-04 |
EnOcean Lichtschalter / -taster EnOcean Light swicth / button | ||
|
5 |
A5-06-01 |
EnOcean Helligkeitssensor (Indoor + Outdoor), IP65 EnOcean Brightness sensor (indoor + outdoor), IP65 | ||
|
6 |
A5-06-02 |
EnOcean Helligkeitssensor (Innenraum) EnOcean Brightness sensor (indoor) | ||
|
8 |
A5-07-01 |
EnOcean Bewegungsmelder EnOcnea Motion detector | ||
|
9 |
A5-07-02 |
EnOcean Bewegungsmelder (mit Rückinfo Versorgungsspannung) EnOcean Motion detector (with supply voltage feedback) | ||
|
10 |
A5-07-03 |
EnOcean Bewegungsmelder (mit Rückinfo Versorgungsspannung) und 10 bit Beleuchtungsmessung EnOcean Motion detector (with supply voltage feedback) and 10 bit illumination measurement | ||
|
11 |
A5-08-01 |
EnOcean Sensor Helligkeit, Temperatur und Bewegung Illumination, temperature and motion | ||
|
12 |
A5-09-04 |
EnOcean CO2 Sensor EnOcean CO2 Sensor | ||
|
13 |
D2-14-41 |
EnOcean Sensor für Temperatur, Luftfeuchtigkeit, Beschleunigung xyz, Helligkeit EnOcean sensor for temperature, humidity, acceleration xyz, brightness | ||
|
14 |
D1-06-01 (MSC) |
EnOcean Helligkeitssensor, x lux (MSC) EnOcean sensor for Illumination, x lux (MSC) |
Unterstützt Tunable White / DALI DT8
Die DALI Steuerung BL-201-10-868 UP FLEX unterstützt DALI Leuchten mit einstellbarer Farbtemperatur. Sie können dazu ganz einfach einem Doppeltaster / einer Doppelwippe die passenden Funktionen zuweisen: Wippe A wärmer / kälter, Wippe B An / Aus / Dimmen.
Die Leuchten bzw. Vorschaltgeräte müssen dazu DALI DT8 unterstützen (nicht DT6).
So können Sie z.B. auf einfachste Weise einen Raum mit bis zu 17 Tunable White LED Panels mit einem Taster in Helligkeit und Farbtemperatur verändern (oder bis zu 64 mit zusätzlichem DALI Netzteil).
Alle Funktionen im Überblick
Die folgenden Funktionen können einem RPS Signal (für jede Einzeladresse, jede Gruppenadresse oder auch allen Leuchten (BROADCAST)) oder auch einem der 16 Timer zugewiesen werden:
- An
- Aus
- An / Aus
- An / Aus / Dimmen
- Level (0..254, 0 .. 100 %)

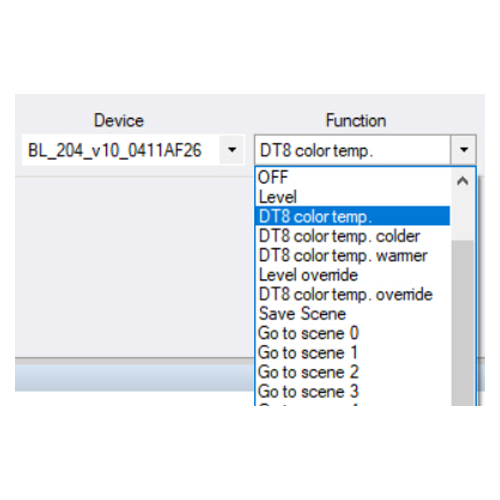

- DT8 Farbtemperatur (Wippe A oder B)
- DT8 Farbtemperatur kälter
- DT8 Farbtemperatur wärmer
- Vorrang Level (0..254, 0 .. 100 %) vor Helligkeitsregelung
- Vorrang DT8 Farbtempertaur
- Speichere Szene (1-16)
- Lade Szene (1-16)
- Timer Start / Stop (1-16)
- Bewegungsmelder Start / Stop
- Helligkeitssensor Start / Stop
Ein Timer wird dabei mit einem einstellbaren Wert zwischen 1 Sekunde und bis zu 23:30 Stunden gestartet und kann dann bei Ablauf eine der obigen Aktionen ausführen.
Software - Die BL-PC-FLEX-2 Bedienoberfläche
Die Software BL-PC-FLEX-2 im kurzen Überblick:

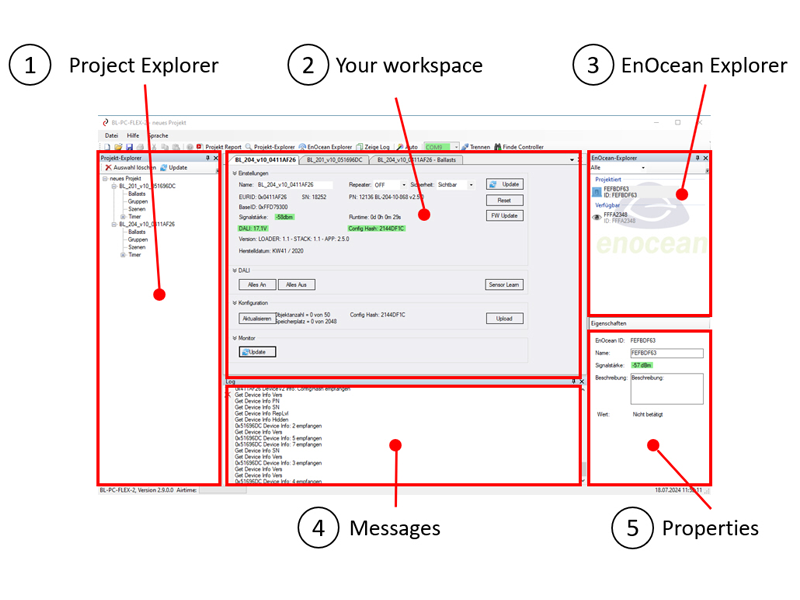

1 – Project Explorer
Hier sehen Sie alle EnOcean-DALI-Controller vom Typ BL-201-10-868 UP FLEX, BL-204-10-868 EVG FLEX so wie auch die EnoPuck CO2.
In der Baumstruktur wählen Sie einen der in Funkreichweite des EnOcean USB-Stick befindlichen Cntroller aus und können dann mit diesem arbeiten.
2 – Arbeitsbereich
Je nachdem was Sie aktuell mit dem links ausgewählten Controller tun werden hier alle zugehörigen Informationen dargestellt.
Bei der Erstellung der Konfiguration stehen hier in alle Elemente zur Verfügung, um die gewünschte Funktionen festzulegen.
Von hier aus laden Sie einfach drahtlos zu jeder Zeit die neue Konfiguration in Ihre Controller.
3 – EnOcean Explorer
Hier werden alle EnOcean Sensoren mit Ihrer ID und dem Typ als Symbol dargestellt, von denen bereits ein Lerntelegramm oder ein RPS Telegramm empfangen wurde. Mit einem Doppelklick auf den Eintrag nehmen Sie einen Sensor in das Projekt auf.
4 – Nachrichten
Für Experten. Hier sehen Sie im Detail was mit den Steuerungen kommuniziert wird.
5 – Eigenschaften
Hier sehen Sie z.B. den zuletzt empfangenen Messwert des im EnOcean Explorer ausgewählten Sensors.
Schnittstelle Funk / Wireless interface / Interface radio | EnOcean EU: 868,3 MHz |
Schnittstelle DALI / DALI interfaces / Interface DALI | DALI Master mit integriertem DALI Netzteil, max. 30 mA (15 DALI EVG) DALI Master with integrated DALI power supply unit, max. 30 mA (15 DALI ECG) DALI Master avec bloc d'alimentation DALI intégré (15 DALI ballast électronique) Galvanisch getrennt / Galvanically isolated / Séparation galvanique |
Weitere Schnittstellen / Other interfaces / Autres interfaces | 1x Service-Taster für Teach-In / 1x service button for teach-in / 1x bouton-poussoir de service pour l'apprentissage LED, rot, Frontseite / LED, red, front / LED, rouge, face avant |
Sensorik / Sensors / Capteurs | - |
Spannungsversorgung / Power supply / Alimentation électrique | 230 V AC, typ. 1.4 W, max. 2.0 W |
Umgebungsbedingungen / Environmental conditions / Conditions environnementales | Betriebstemperatur / Operating temp. / Température d'utilisation: Lagertemperatur / Storage temp. / Température de stockage: Luftfeuchtigkeit / rel. humidity / Humidité de l'air: (nicht kondensierend / non condens. / sans condensation) Schutzklasse / Protection class / Classe de protection: IP20 |
Abmessungen und Gewicht / Dimensions and weight / Dimensions et poids | 51 x 51 x 33 mm Gewicht / Weight / Poids: 40 g |
Aktuell sind folgende Geräte / Optionen bei uns erhältlich:
Bestellnummer Order number | Artikelbezeichnung Article name | Zulassung Approval |
11214 | BL-201-10-868 UP FLEX / EnOcean DALI Controller | CE |
