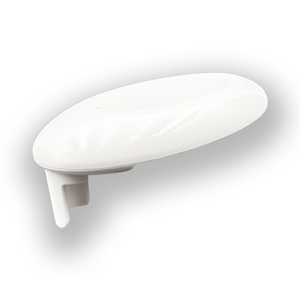

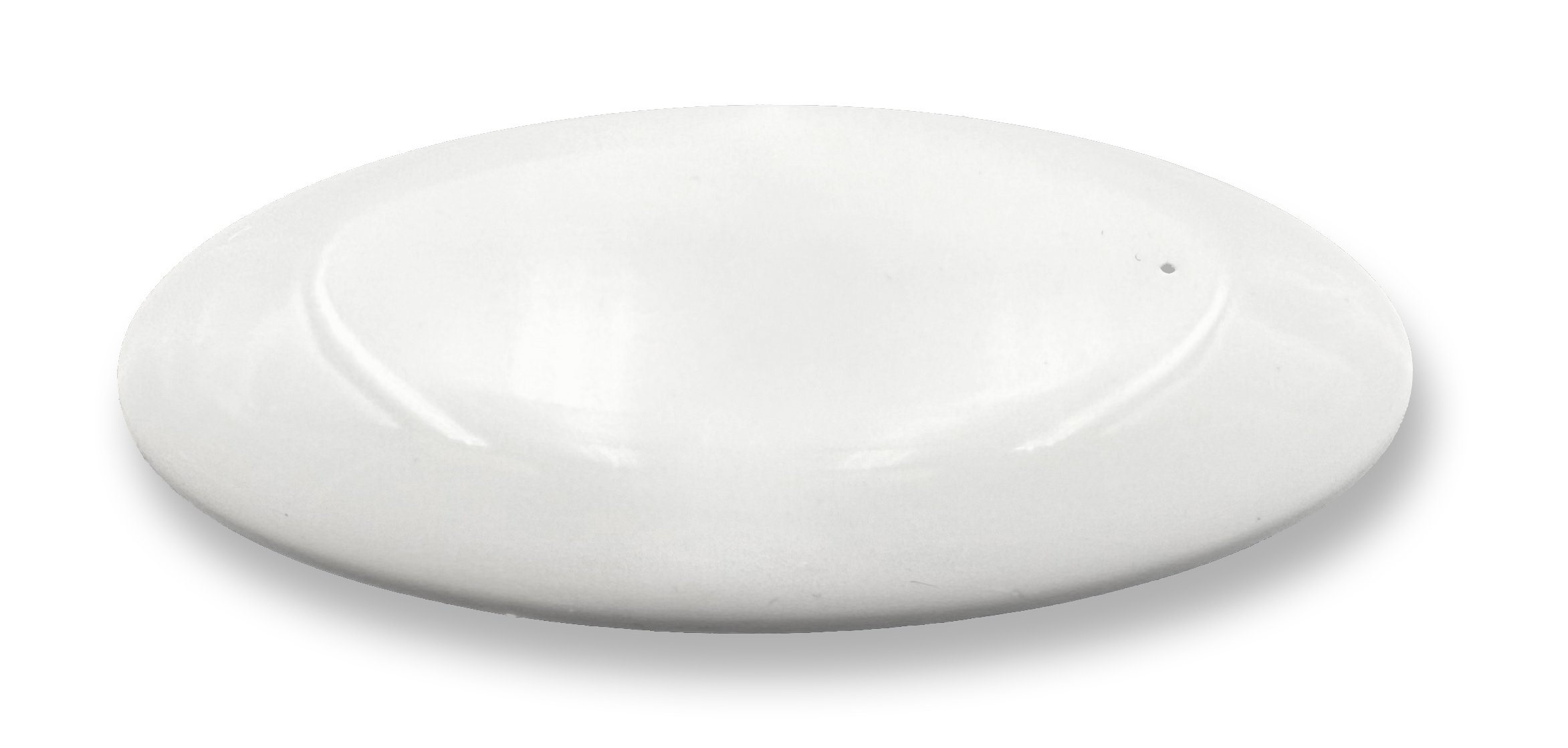

EnoSense® Desk VIB - Kostengünstige Erkennung von Anwesenheit am Arbeitsplatz für ihr Desk Sharing Projekt
Der neue EnoSense® Desk VIB ist unser kostengünstigster Sensor für die Belegterkennung eines Arbeitsplatzes. Er besitzt ausschließlich einen Vibrationssensor und erkennt damit Erschütterungen der Tischplatte während der normalen Bürotätigkeit. Der Sensor wurde in Hinblick auf Kosten und die geforderte Funktionalität von uns vollständig optimiert und bildet damit die efiiziente Basis für ihr Smart Office und eine Desk Sharing Lösung. Da oft Dinge auf dem Tisch eine Solarzelle abdecken würden, haben wir uns in diesem Fall für einen reinen Batteriebetrieb entschieden. Dabei sendet der EnoSense® Desk VIB bei Erkennung einer Person alle 4 Minuten ein Signal. So wie alle neuen EnoSense® Sensoren kommt er im schicken Design-Gehäuse daher und passt mit seinen 81 x 41 x 9 mm unauffällig auf oder unter jeden Schreibtisch.
Der EnoSense® Desk VIB liefert durch den hochsensiblen Vibrationssensor eine zuverlässige Erkennung einer Arbeitsplatznutzung in Ihrem Smart Office.
Vibration / Beschleunigung
Kosteneffiziente Erkennung bei normaler Nutzung der Schreibtischoberfläche
Bei Arbeitsplätzen mit typischer Bürotätigkeit bietet der EnoSense® Desk VIB das beste Kosten- / Nutzenverhältnis . Das Design wurde sepziell für diesen Anwendungsfall optimiert.

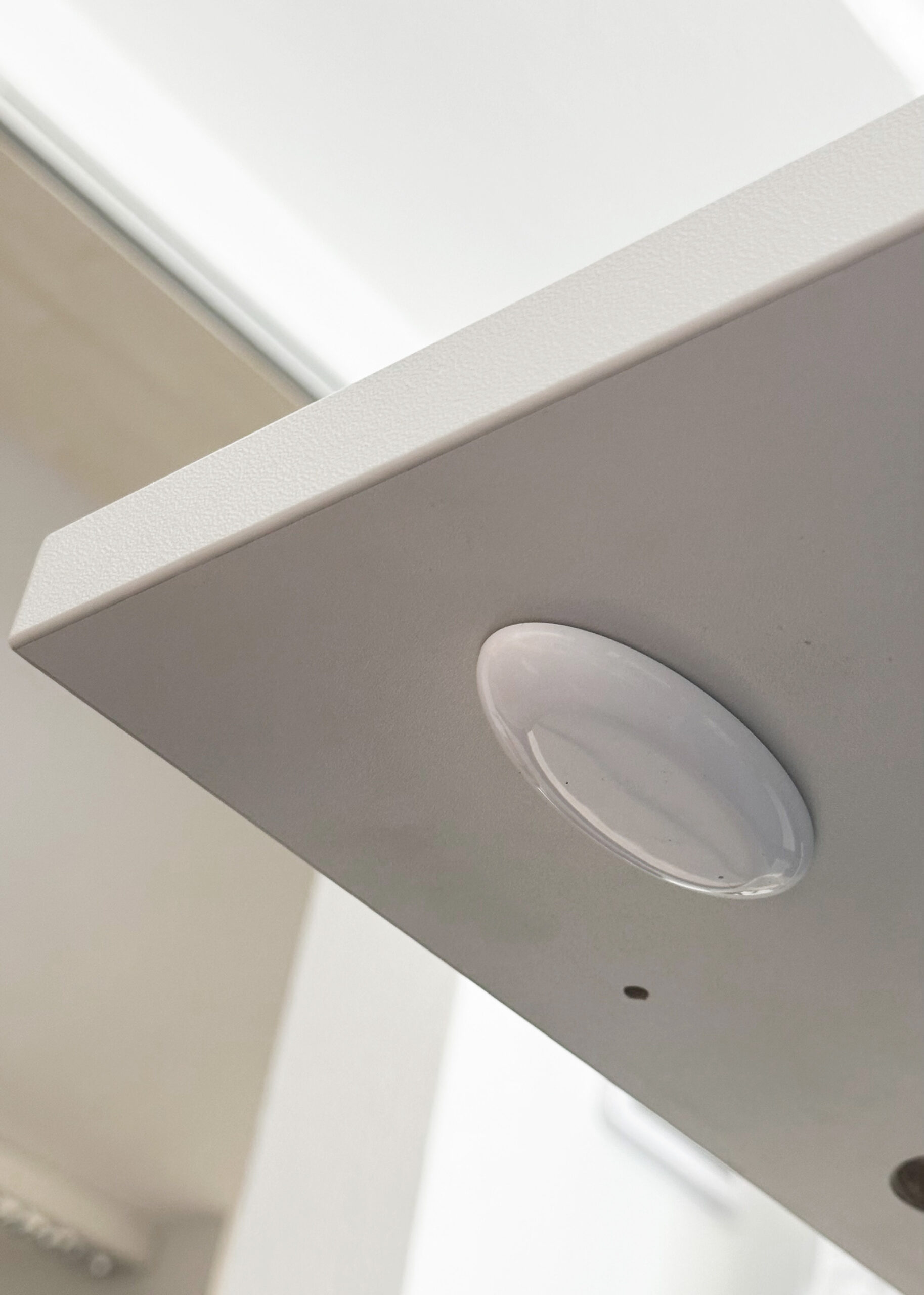

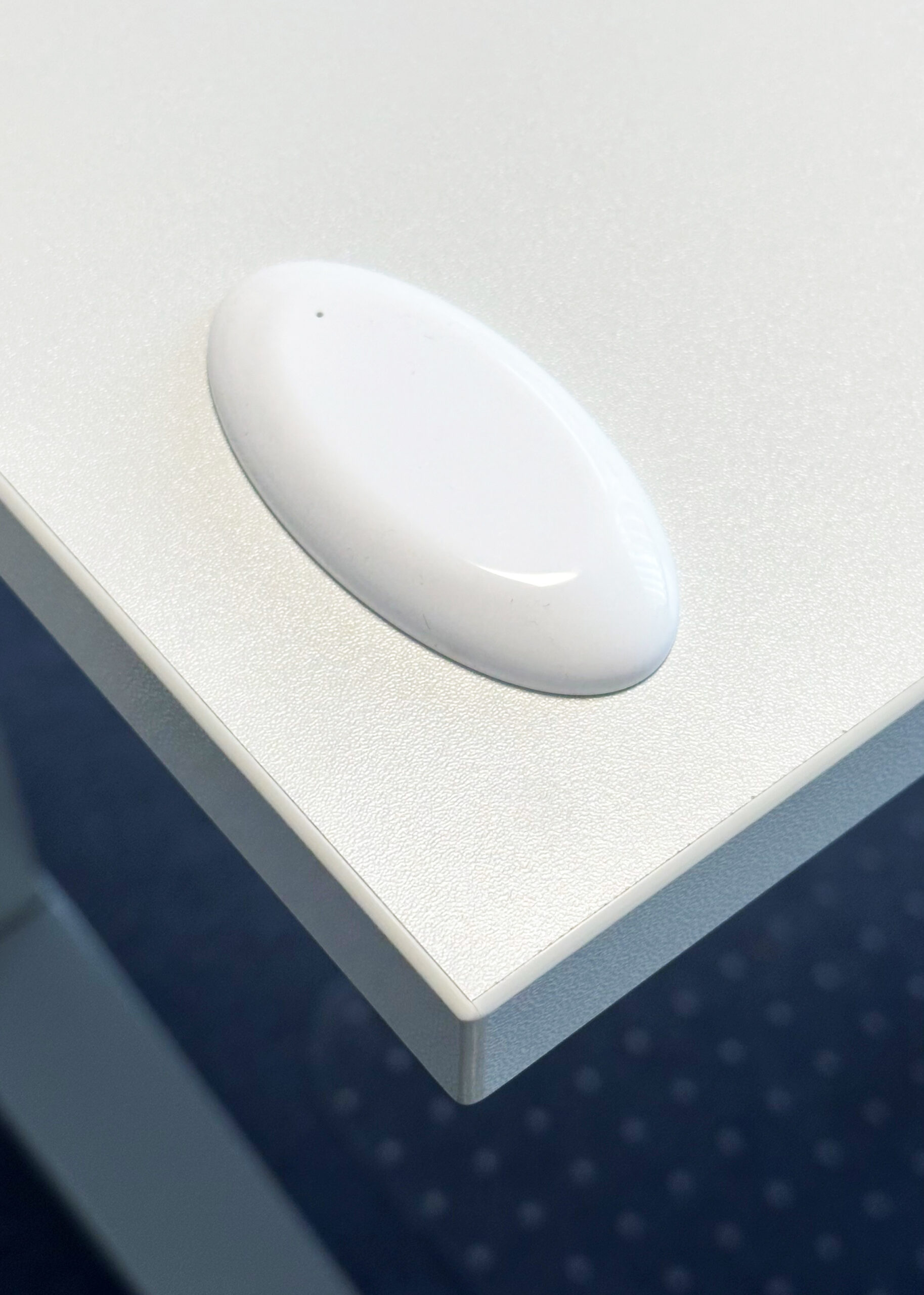

Die Fotos zeigen einen EnoSense® Desk VIB. Dieser kann wie hier gezeigt entweder auf oder auch unter einer Tischplatte montiert werden. Die Befestigung erfolgt mit dem bereits vorher am Sensor angebrachten doppelseitigen Klebepad.
Die Sensorauswertung

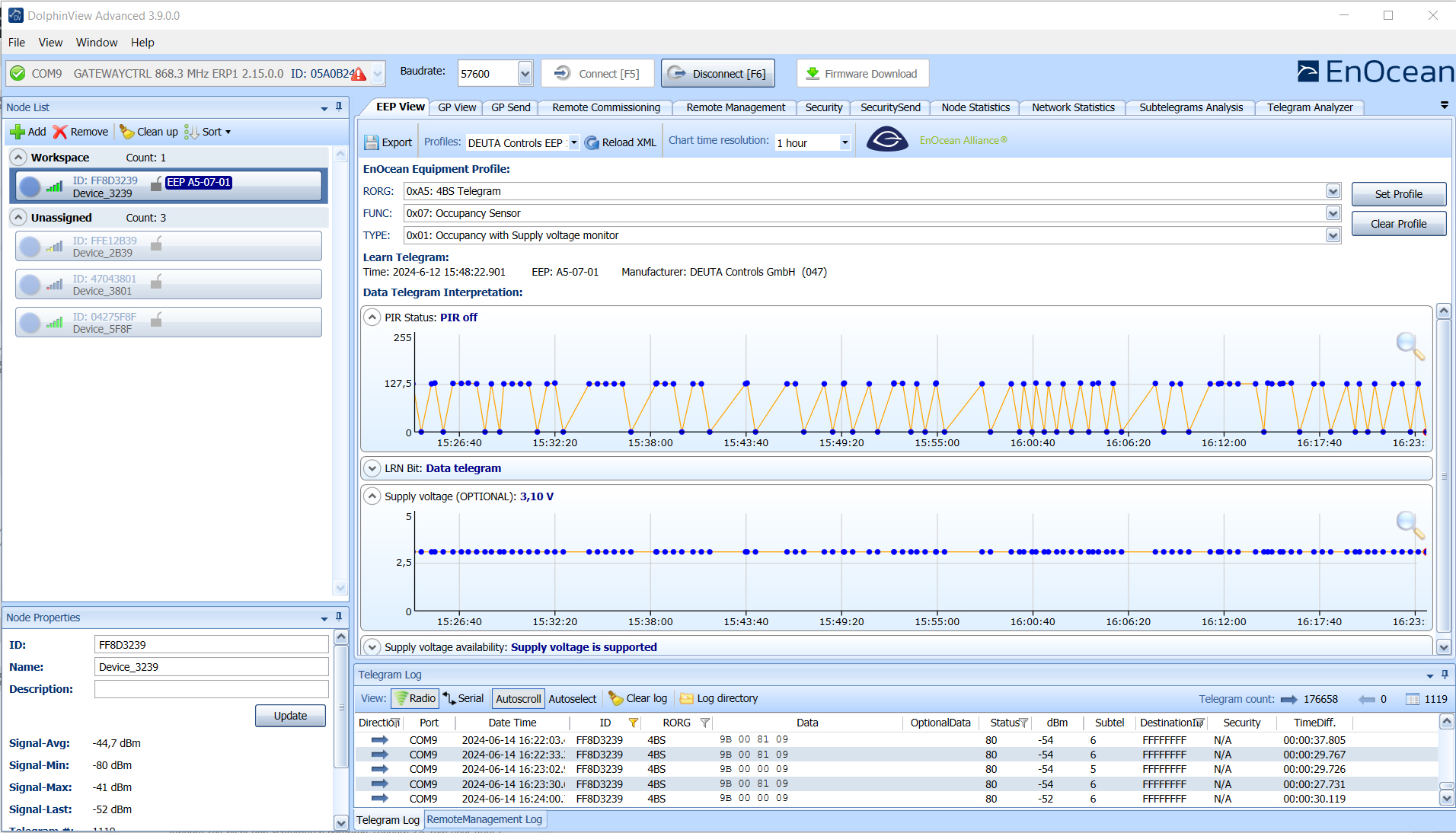

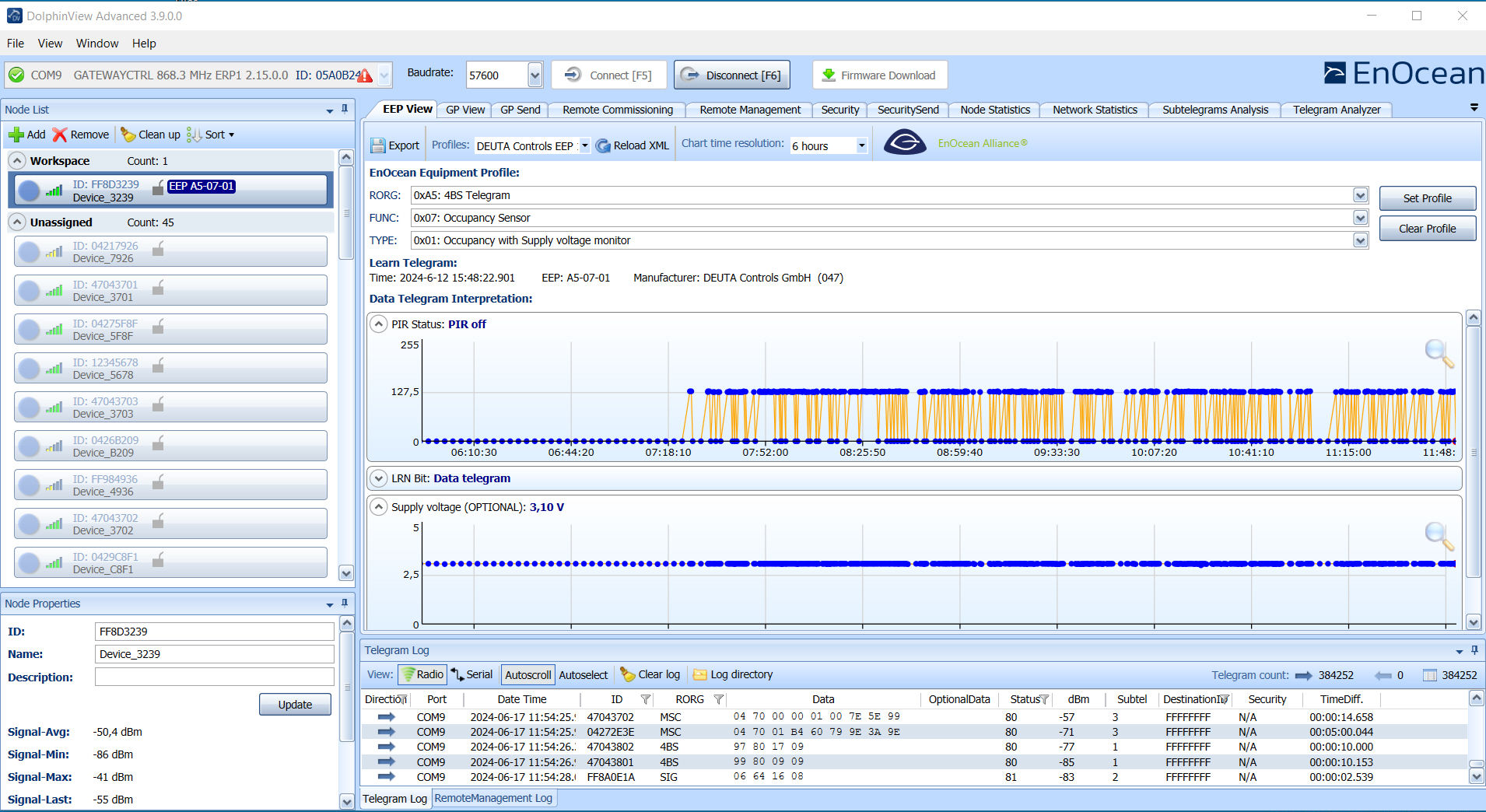

Bei Erkennen einer Bewegung über den Vibrationssensor sendet der EnoSense® Desk VIB sofort und danach alle 4 Minuten eine Nachricht „Bewegung erkannt“ = 1. Bei Ruhe sendet er einmalig eine Nachricht „Keine Bewegung erkannt“. Danach folgt alle 60 Minuten eine Nachricht „Keine Bewegung erkannt“. Hier im Bild sind die 4 Minuten auf 30 Sekunden reduziert.
Der EnoSense® Desk VIB besitzt für den störungsfreien Betrieb bei Tag und bei Nacht, in jedem Raum zu jeder Zeit, eine interne Batterie vom Typ CR2032. Damit der Sensor auch funktioniert, wenn es längere Zeit einmal etwas hektisch auf dem Schreibtisch zugeht.
Der EnoSense® Desk VIB wird wird mit dem bereits angebrachten doppelseitigen Klebeband auf dem Tisch oder unter dem Tisch befestigt. Der Vibrationssensor arbeitet in beiden Fällen gleichermaßen zuverlässig.
Die Energiedaten
Geräteprofil / EEP
Data field | Supply voltage | Not used | PIR status | Not used | LRN Bit | Not used | Telegram Type |
Offset | 0 | 8 | 16 | 24 | 28 | 29 | 31 |
Size | 8 | 8 | 8 | 4 | 1 | 2 | 1 |
Range min / max | 0 / 250 | - | 0 .. 127: PIR off 128 .. 255: PIR on | - | 0 / 1 | - | 0 / 1 |
Scale min / max | 0 / 5.0 V | - | - | - | - | - | - |
Unit | V | - | - | - | V | - | - |
Meaning | Supply voltage | - | PIR status | - | Learn bit | - | TTP |
Schnittstelle Funk / Wireless interface / Interface radio | EnOcean EU: 868,3 MHz FCC: 902 MHz |
Weitere Schnittstellen / Other interfaces / Autres interfaces | Service-LED / Service LED / LED de service Servicetaster / Service button / Bouton de service |
Sensorik / Sensors / Capteurs | Vibration und Beschleunigung / Vibration and acceleration / Vibration et accélération |
Spannungsversorgung / Power supply / Alimentation électrique | 1x Batterie CR2032 / 1x battery CR2032 |
Umgebungsbedingungen / Environmental conditions / Conditions environnementales | Betriebstemperatur / Operating temp. / Température d'utilisation: Lagertemperatur / Storage temp. / Température de stockage: Luftfeuchtigkeit / rel. humidity / Humidité de l'air: (nicht kondensierend / non condens. / sans condensation) Schutzklasse / Protection class / Classe de protection: |
Abmessungen und Gewicht / Dimensions and weight / Dimensions et poids | Breite / Width / Largeur: 41 mm Länge / Length / Longueur: 81 mm Höhe / Height / Hauteur: 9 mm Gewicht / Weight / Poids: 15 g |
Zubehör / Accesories / Accessoires | Doppelseitiges Klebepad / Double-sided adhesive pad / Ruban adhésif double face |
DolphinView / Softwaretool EnOcean GmbH Sie gelangen auf die Seite des Herstellers und müssen sich dort für den Download registrieren. Note: You will be taken to the manufacturer's website where you must register for the download.
Hinweis:
Vorschau Preview | Datei File |
| |
 |
Aktuell sind folgende Geräte / Optionen bei uns erhältlich:
Bestellnummer Order number | Artikelbezeichnung Article name | Zulassung Approval |
12846 | AL-437-02-868 EnoSense Desk VIB white / CE (868,3 MHz) | CE |
12847 | AL-437-02-902 EnoSenseDesk VIB white / FCC (902 MHz) | FCC |
