Desk Sharing mit EnoSense® Desk - verbesserte Erkennung von Anwesenheit am Arbeitsplatz

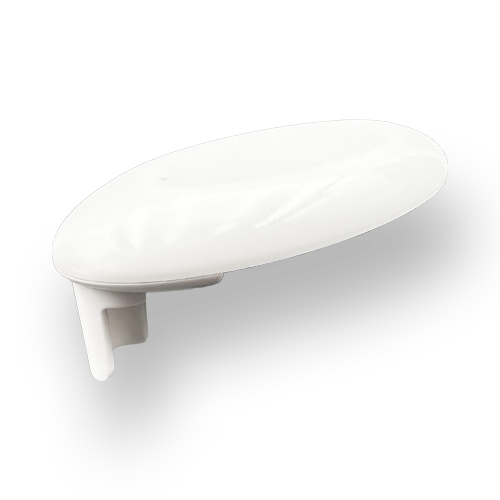

Unser neuer Sensor besitzt gegenüber dem EnoSense® WALL & DESK neben einem Vibrationssensor zusätzlich einen Bewegungsmelder (PIR). Damit erkennt er Bewegungen unterhalb der Tischkante und erkennt Personen auch dann, wenn Sie auf Grund Ihrer Tätigkeit einmal längere Zeit nicht den Tisch berühren. Es bildet damit die Basis für ihr Smart Office und eine Desk Sharing Lösung. Da oft Dinge auf dem Tisch eine Solarzelle abdecken würden, haben wir uns in diesem Fall für einen reinen Batteriebetrieb entschieden. Dabei sendet der EnoSense® Desk bei Erkennung einer Person alle 4 Minuten ein Signal. Im schicken Design-Gehäuse passt er unauffällig auf jeden Schreibtisch, und ist dabei nur 81 x 41 x 9 mm groß (ohne die PIR-Abschirmung gemessen, sonst +17 mm).
Der EnoSense® Desk liefert durch die Kombination aus Vibrationssensor und Bewegungserfassung (PIR) eine zuverlässige Erkennung einer Arbeitsplatznutzung in Ihrem Smart Office.
Vibration / Beschleunigung
Bewegung / PIR
Verbesserte Erkennung bei geringer Nutzung der Schreibtischoberfläche
In Zeiten der Videotelefonie undes Smart Office kommt es vor, dass Mitarbeitende längere Zeit nicht den Schreibtisch berühren, sondern z.B. rein über Audi / Videosysteme arbeiten. Eine Erkennung über Vibration ist in diesem Fall nicht möglich. Es wird eine zuverlässige Lösung für ein mögliches Desk Sharing benötigt.
Mehrere Arbeitsplätze an einer Tischplatte erfassen
Befindet sich mehr als nur ein Arbeitsplatz an einer Tischplatte ihres Smart Office, ist eine Erkennung über Vibration in der Regel nicht möglich. Die Sensoren würden sich gegenseitig beeinflussen, da die Vibrationen auch über die Distanz vom benachbarten Arbeitsplatz übertragen werden. Eine Bewegungserkennung nur über einen PIR Sensor ist hier die Lösung. Desk Sharing wird so auch in diesem Fall möglich.

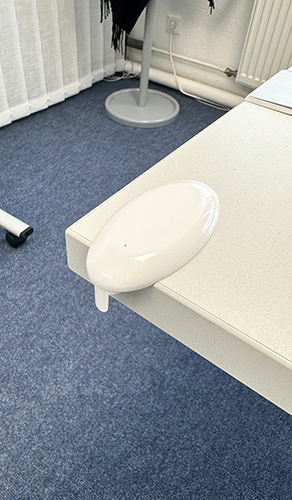

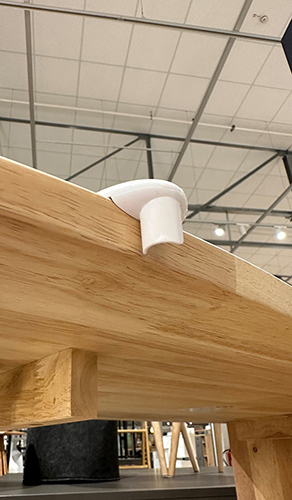

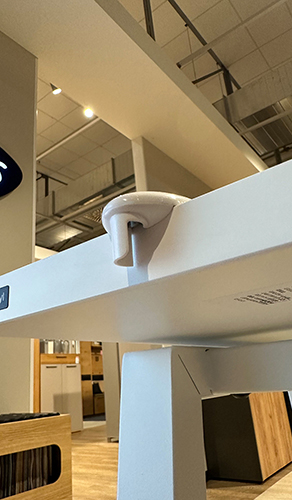

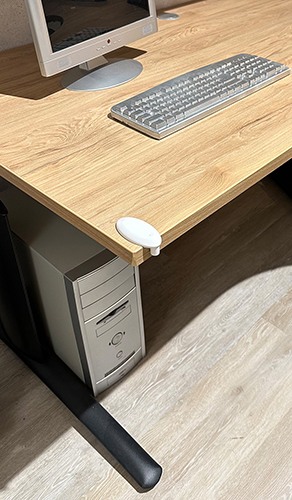

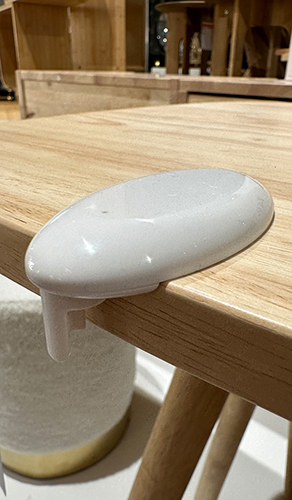

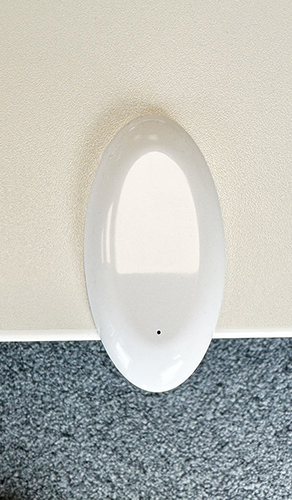

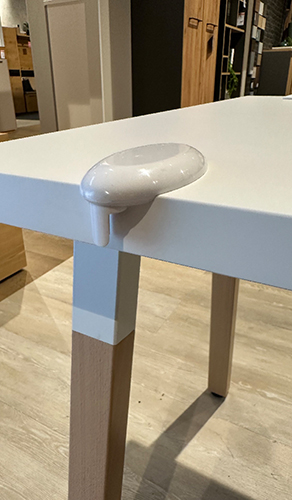

Die Fotos zeigen einen EnoSense® DESK, montiert auf einer Tischplatte. Der Bewegungssensor (PIR) schaut dabei an der Vorderseite des Tisches nach unten. In diesen Beispielen ist die Blende montiert, welche die Erfassung zur linken Seite hin abschirmt. Die Befestigung erfolgt mit dem bereits vorher am Sensor aufgeklebten doppelseitigen Klebepad.
Die Sensorauswertung
Bei Erkennen einer Bewegung über den Vibrationssensor und / oder den PIR Bewegungsmelder, je nach Betriebsmodus, sendet der EnoSense® Desk sofort und danach alle 4 Minuten eine Nachricht “Bewegung erkannt” = 1. Bei Ruhe sendet er einmalig eine Nachricht “Keine Bewegung erkannt”. Danach folgt alle 60 Minuten eine Nachricht “Keine Bewegung erkannt”. Hier im Bild sind die 4 Minuten auf 30 Sekunden reduziert.
Der EnoSense® Desk besitzt für den störungsfreien Betrieb bei Tag und bei Nacht, in jedem Raum zu jeder Zeit, eine interne Batterie vom Typ CR2032. Damit der Sensor auch funktioniert, wenn es längere Zeit einmal etwas hektisch auf dem Schreibtisch zugeht.

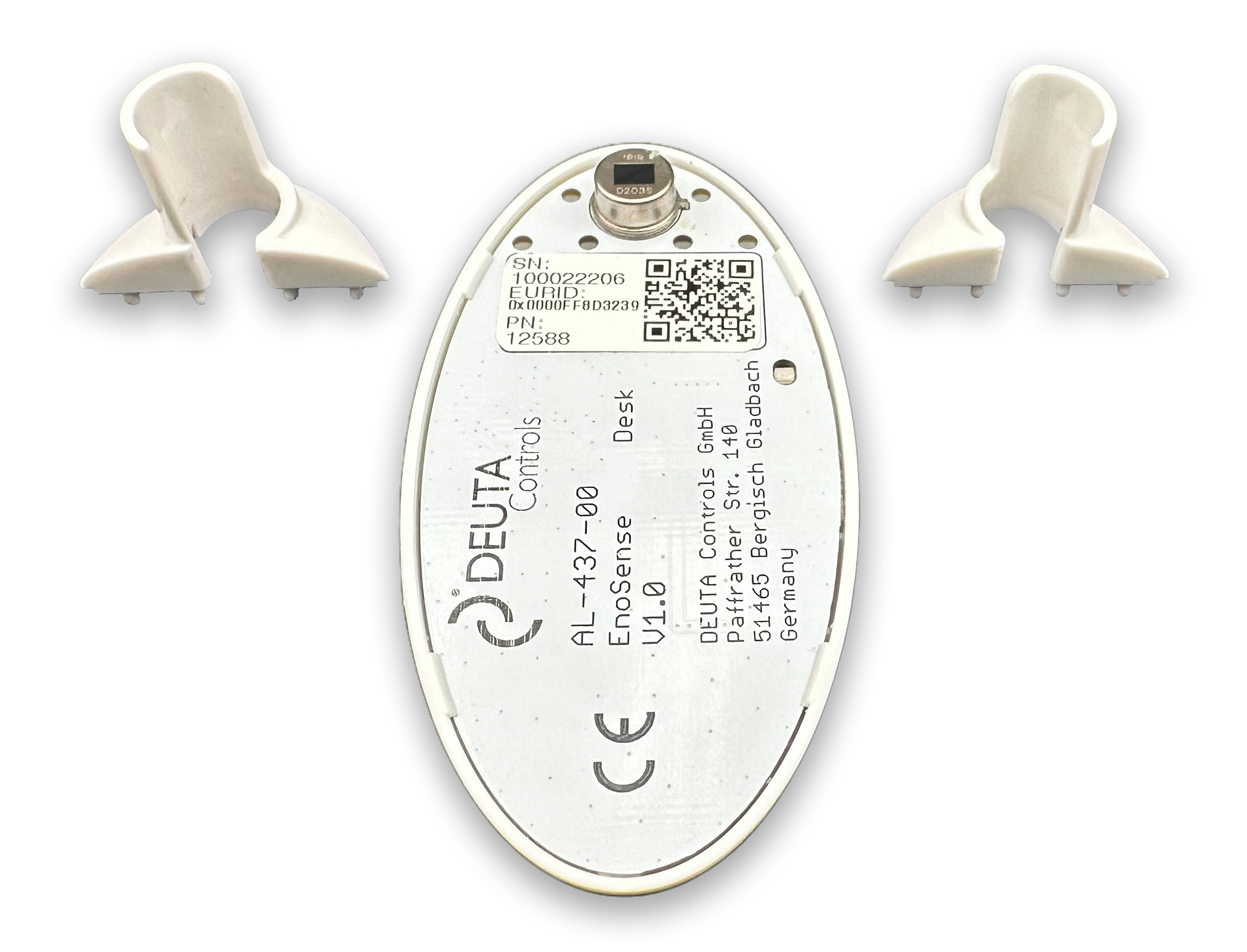

Der EnoSense® Desk wird mit zwei Blenden ausgeliefert. Je nachdem, auf welcher Tischseite der Sensor montiert werden soll, steht eine passende Blende zur Verfügung, welche die Bewegungserfassung durch den PIR Sensor zur jeweils anderen Seite begrenzt. Der Vibrationssensor wird dadurch nicht beeinflusst.
Die Energiedaten
Betriebsmodus auswählen
Flugmodus aktivieren / verlassen
Geräteprofil / EEP
Data field | Supply voltage | Not used | PIR status | Not used | LRN Bit | Not used | Telegram Type |
Offset | 0 | 8 | 16 | 24 | 28 | 29 | 31 |
Size | 8 | 8 | 8 | 4 | 1 | 2 | 1 |
Range min / max | 0 / 250 | - | 0 .. 127: PIR off 128 .. 255: PIR on | - | 0 / 1 | - | 0 / 1 |
Scale min / max | 0 / 5.0 V | - | - | - | - | - | - |
Unit | V | - | - | - | V | - | - |
Meaning | Supply voltage | - | PIR status | - | Learn bit | - | TTP |
EnoSense® WALL+DESK
Wireless Sensor zur Messing con CO2, Temperatur und rel. Luftfeuchtigkeit
Schnittstelle Funk / Wireless interface / Interface radio | EnOcean EU: 868,3 MHz FCC: 902 MHz |
Weitere Schnittstellen / Other interfaces / Autres interfaces | Service-LED / Service LED / LED de service Servicetaster / Service button / Bouton de service |
Sensorik / Sensors / Capteurs | Vibration und Beschleunigung / Vibration and acceleration / Vibration et accélération Motion (PIR) / motion (PIR) / Mouvement (PIR) |
Spannungsversorgung / Power supply / Alimentation électrique | 1x Batterie CR2032 / 1x battery CR2032 |
Umgebungsbedingungen / Environmental conditions / Conditions environnementales | Betriebstemperatur / Operating temp. / Température d'utilisation: Lagertemperatur / Storage temp. / Température de stockage: Luftfeuchtigkeit / rel. humidity / Humidité de l'air: (nicht kondensierend / non condens. / sans condensation) Schutzklasse / Protection class / Classe de protection: |
Abmessungen und Gewicht / Dimensions and weight / Dimensions et poids | Breite / Width / Largeur: 41 mm Länge / Length / Longueur: 81 mm Höhe / Height / Hauteur: 9 mm Gewicht / Weight / Poids: 15 g |
Zubehör / Accesories / Accessoires | Doppelseitiges Klebepad / Double-sided adhesive pad / Ruban adhésif double face |
DolphinView / Softwaretool EnOcean GmbH Sie gelangen auf die Seite des Herstellers und müssen sich dort für den Download registrieren. Note: You will be taken to the manufacturer's website where you must register for the download.
Hinweis:
Aktuell sind folgende Geräte / Optionen bei uns erhältlich:
Bestellnummer Order number | Artikelbezeichnung Article name | Zulassung Approval |
12588 | AL-437-03-868 EnoSense Desk white / CE (868,3 MHz) | CE |
12623 | AL-437-03-902 EnoSense Desk white / FCC (902 MHz) | FCC |
