EnOcean Gateway VL-700 BASE

Die VL-700 BASE dient als IoT Edge-Controller und EnOcean Gateway, welches mit der vorinstallierten Software in der Lage ist, Daten von bis zu 500 EnOcean Sensoren über 32 EnoDisc® zu empfangen, zu interpretieren und z.B. an eine Cloud zu senden.

Wird abgelöst durch die VL-700 BASE 2: gleiche Bauform, gleiche Anschlüsse, deutlich mehr Leistung. Die VL-700 BASE ist noch bis zum 20.11.2026 bestellbar.

Bestell-Nr. 11895

Datenblatt Angebot anfordern

Sie sind hier

Messen

Funkstrecke

Empfangen

Auswerten

Übergeben

Den ganzen Signalweg ansehen →

VL-700 BASE

Technische Daten

Bestellnummer	11895
Versorgung	Eingangsspannung: 24 V DC (10 bis 32 V DC) / Strombedarf: 0.35 A @ 24 V DC / Kurzschlusssicherung: Ja, elektronisch / Short-circuit fuse: Yes, electronic
Zulassungen	CE, KC, UL, DNV-GL, RCM, BSMI
System	CPU: 32-bit RISC single core - 1 GHz OS: Linux RT Flash: 4 GB RAM: 512 MB RTC: Yes
Schnittstellen	2x Ethernet (10/100) 1x USB (Host V 2.0, max. 500 mA) 1x Serieller 1x SD-Karte 1x Erweiterungssteckplatz auf der Rückseite für das KNX-Modul
Umgebungsbedingungen	Betriebstemperatur: -20 °C .. +60 °C Lagertemperatur: -20 °C .. +70 °C Luftfeuchtigkeit: 5 .. 85 % (nicht kondensierend) Schutzklasse: IP20
Abmessungen und Gewicht	45 x 134 mm Gewicht: 600 g
Sicherheit	EnOcean Security (AES-128, Rolling Code, CMAC) Entschlüsselung auf dem Gerät Bis zu 500 Secure-Sensoren

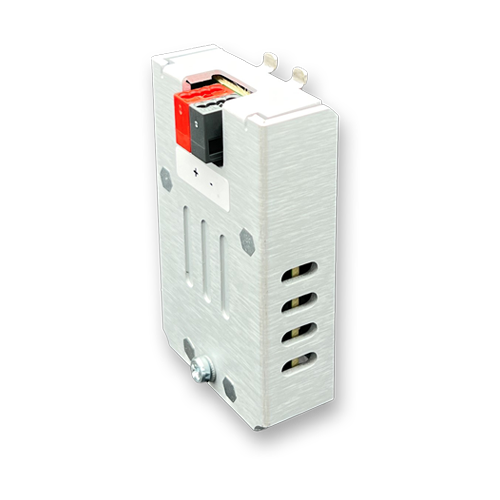

Zubehör	KNX-Modul VL-STYLE-KNX-TP (Bestell-Nr. 10926)

Beschreibung

Optional können die Daten auch rein lokal ausgewertet und / oder an die Gebäudeautomation übergeben werden.

Hierzu stehen in einem Projekt die üblichen Schnittstellen wie BACnet, OPC UA, KNX, MODBUS TCP uvm. zur Verfügung.

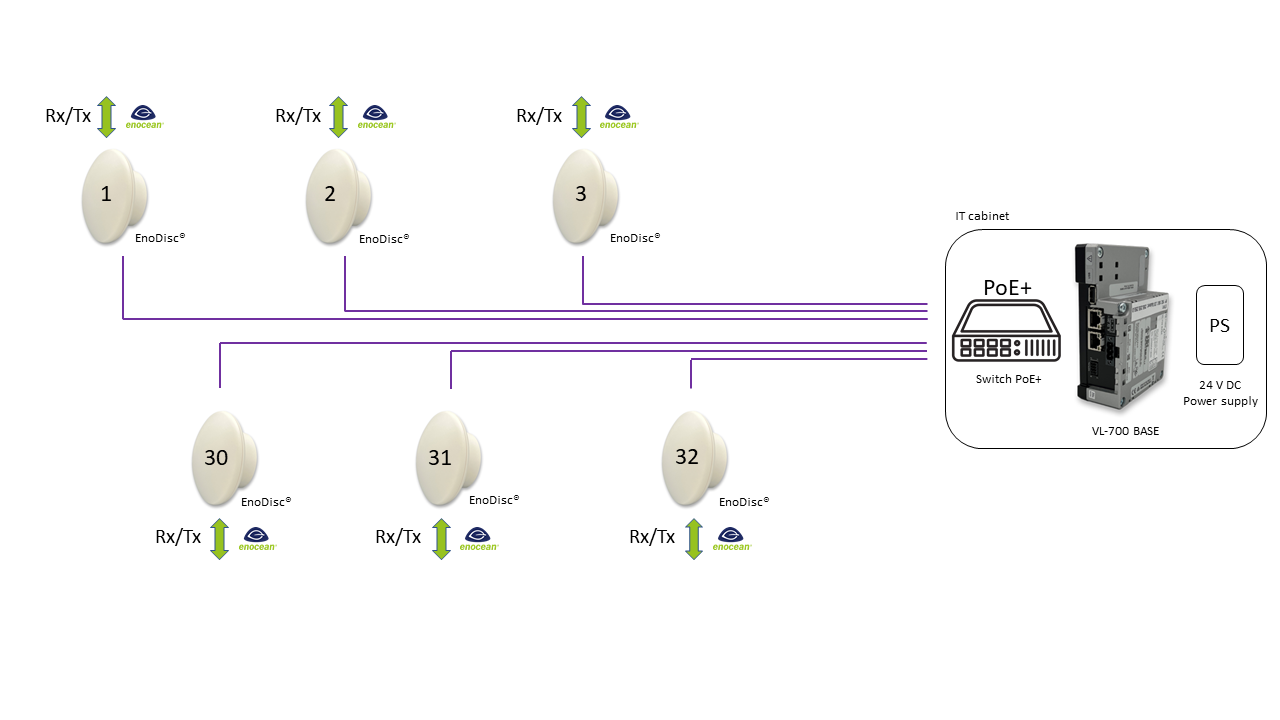

Das Beispiel zeigt eine EnOcean Gateway Lösung mit 6 von bis zu 32 möglichen EnOcean Funkempfängern vom Typ EnoDisc®. Diese sind über Ethernet mit einem zentralen Ethernet Switch verbunden (Versorgung der EnoDisc® erfolgt über PoE+). Die VL-700 BASE findet in der Regel in einem IT Rack Platz und wird über ein industrietaugliches Netzteil mit 24V DC versorgt. Mit dieser Struktur lassen sich drahtlos Daten von bis zu 500 EnOcean Sensoren empfangen und verarbeiten.

EnOcean® Secure – jetzt auf der VL-700 BASE

Neu · ECS-Update

Bisher gingen EnOcean-Telegramme im Klartext durch den Raum: Temperatur, Belegung, Fensterzustand – wer einen Empfänger hatte, konnte mitlesen. Mit dem neuen ECS entschlüsselt die VL-700 BASE verschlüsselte Telegramme selbst, für bis zu 500 Sensoren, und gibt die Werte direkt an Ihre Gebäudeautomation weiter.

Einmal einrichten. Den Schlüssel des Sensors einmal im ECS hinterlegen – von da an ist jedes Telegramm verschlüsselt.
Drei Schlösser. Verschlüsselt (AES-128), gezählt (Rolling Code), signiert (CMAC) – nach der EnOcean Security Specification.
Entschlüsselt, wo es ankommt. Im Schaltschrank, auf der VL-700 BASE – ohne Cloud und ohne Lizenzgebühr. Weiter geht es über BACnet, Modbus TCP, MQTT, OPC UA oder KNX.

500Secure-Sensoren je VL-700 BASE

Ab sofort für neue Geräte. Verschlüsselte und unverschlüsselte Sensoren lassen sich mischen.

Varianten und Bestellnummern

3 Ausführungen

Bestell-Nr.	Artikelnummer	Funkfrequenz	Ausführung	Zulassung	Markt
11895	—	—	—	CE / UL / DNV-GL / RCM	—
12839	—	—	—	BSMI	Taiwan
12757	—	—	—	KC	Südkorea

CE/RED gilt für alle Geräte. Die weiteren Funkzulassungen hängen an der Variante: Bitte die Bestellnummer für den Zielmarkt wählen. Andere Frequenzen auf Anfrage.
